8 CNC Yatay Torna Tezgahı - Monoblok Tek Parça Gövde - 30 Derece Eğik Banko
  • 8 CNC Yatay Torna Tezgahı - Monoblok Tek Parça Gövde - 30 Derece Eğik Banko
  • 8 CNC Yatay Torna Tezgahı - Monoblok Tek Parça Gövde - 30 Derece Eğik Banko
  • 8 CNC Yatay Torna Tezgahı - Monoblok Tek Parça Gövde - 30 Derece Eğik Banko

8 CNC Yatay Torna Tezgahı - Monoblok Tek Parça Gövde - 30 Derece Eğik Banko

Teknik Özellikler

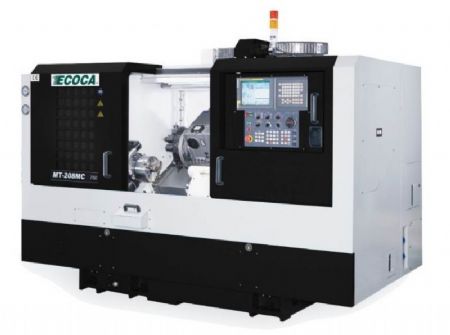

ECOCA 8" CNC YATAY TORNA TEZGAHI
MODEL : MT-208 - MONOBLOK TEK PARÇA GÖVVDE - MENŞEİ . TAYVAN

Ürün Açıklaması

* Kolay Talaş Kaldırma Ve İşlemeye Elverişli 30 Derece Eğik Banko Gövde Yapısı, * Monoblok Tek Parça Gövde Yapısı * İşleme Hassasiyeti ve Yüksek Torka Elverişli Büyük Çaplı Fener Mili Rulmanları, * Direk Aktarmalı Eksen Aktarmaları, * Özel Dizayn Edilmiş Fener Mili ve Eksen Motorları Lokasyonları Tezgahın Kapladığı Alanı Minimuma İndirmektedir, * Plc Kontrollü Talaş Konveyörü, * Büyük Hacimli Dizayn Edilmiş Soğutma Sıvısı Tankı, * Taret Diski İçerisinden Yüksek Basınçlı Soğutma Sıvısı,

TEKNİK BİLGİLER

KAPASİTE

Ayna Ölçüsü

8”

Maks. Çevirme Kapasitesi

Ø 545 mm

Maks. Tornalama Çapı

Ø 380 mm

Maks. Tornalama Boyu

500 mm

Maks. Çubuk İşleme Çapı

Ø 52 mm

FENER MİLİ

Fener Mili Devri

4.800 dv/dk

Fener Mili Motor Gücü

22 kw

Fener Mili Standardı

A2-06

Fener Mili Delik Çapı

Ø 62 mm

Fener Mili Ön Rulman Çapı

Ø 100 mm

KARŞI PUNTA



Karşı Punta Pinol Çapı

Ø 90 mm

Karşı Punta Pinol Hareketi

85 mm

Karşı Punta Pinol Koniği

MT-5

Karşı Punta Gövde Hareketi

460 mm

KARŞI AYNA

Karşı Ayna Ölçüsü

-

Karşı Ayna Çubuk İşleme Çapı

-

Karşı Ayna Devri

-

Karşı Ayna Motor Gücü

-

CANLI TAKIM

Canlı Takım Devri

-

Canlı Takım Motor Gücü

-

Bağlanabilir Canlı Takım Sayısı

-

Canlı Takım Tutucu Standardı

-

EKSENLER

X Eksen Hareketi

200 mm

Z Eksen Hareketi

530 mm

Y Eksen Hareketi

-

X Eksen Boşta İlerleme Oranı

20.000 mm/dk

Z Eksen Boşta İlerleme Oranı

20.000 mm/dk

Y Eksen Boşta İlerleme Oranı

-

X Eksen Motor Gücü

2,5 kw

Z Eksen Motor Gücü

2,5 kw

Y Eksen Motor Gücü

-

TARET

Taret Tipi

Hidrolik Taret

Taret İstasyon Sayısı

10 Adet

Maks. Kare Takım Ölçüsü

25x25 mm

Maks. Yuvarlak Takım Ölçüsü

Ø 40 mm

GENEL

Toplam Güç Gereksinimi

30 kw

Toplam Hava Gereksinimi

-

Soğutma Sıvısı Tank Kapasitesi

125 lt

Tezgah Ölçüleri

2.300 x 1.500 x 1.700 mm

Tezgah Ağırlığı

4.300 kg

STANDART DONANIM

  • FANUC 0i-TF Plus CNC Kontrol Ünitesi
  • 10,4” LCD/TFT Renkli Ekran
  • Ethernet Bağlantı Birimi
  • RS-232 Bağlantı Birimi
  • CF Kart Okuma Yuvası, USB Okuma Yuvası
  • C-3 Kalitesinde Ön Gerilimi Alınmış Vidalı Miller
  • X, Z Eksenler Hidrostatik Sürtünmeli Kutu Kızak

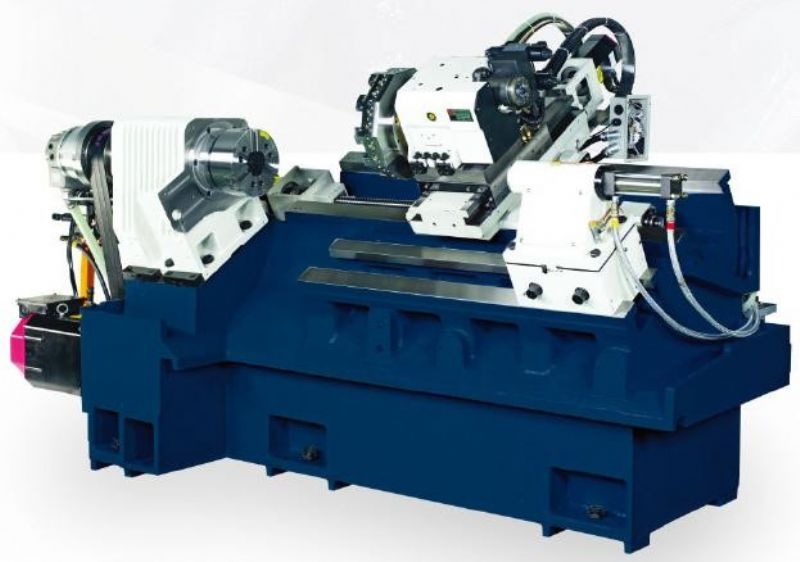

  • “MEEHANITE” Mukavemetli ve Monoblok Eğik Bankolu Hassas Döküm Gövde Yapısı
  • Hidrolik 10 İstasyon Taret

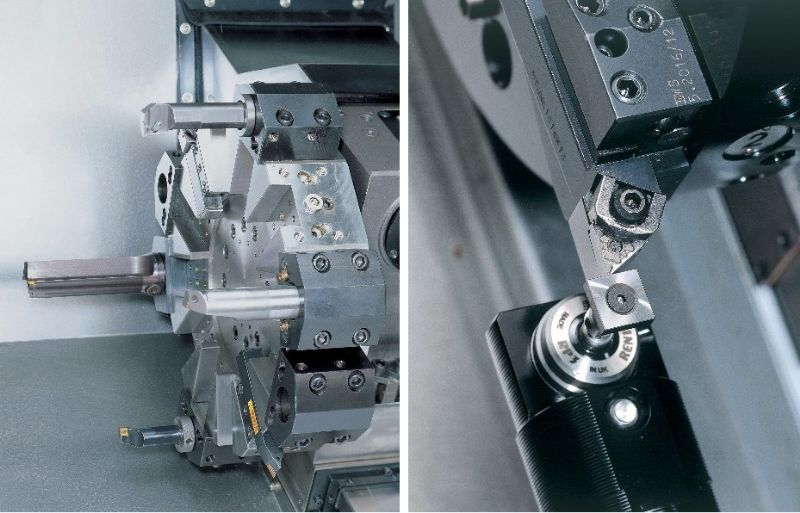

  • RENISHAW Tam Otomatik Takım Ölçme Kolu
  • 8” (Ø200 mm) 3 Ayaklı Hidrolik Ayna
  • Güvenli Dağılmayan Temperli Kabin Camları
  • Tam Kapalı Kabin,
  • Kabin İçi Aydınlatma Sistemi
  • 3 Renkli Alarm Lambası
  • Otomatik (Alarmlı) Üniteden Programlanabilir Merkezi Yağlama Sistemi
  • X, Z Eksenlerde Paslanmaz Teleskopik Kızak Koruyucu Sistem
  • Bant Tipi Talaş Atma Konveyörü & Talaş Arabası
  • Otomatik Program Sonu Tezgah Kapama Fonksiyonu
  • El Çarkı (Manual Pulse Generator)
  • Elektrik Kabini Isı Dengeleme Sistemi
  • Yumuşak Ayak Seti                        (5 Takım)
  • Sert Ayak Seti                   (1 Takım)
  • Döner Punta Seti                            (1 Takım)
  • Mors Konik Seti                              (1 Takım)
  • Standart Takım Tutucu Seti         (1 Takım)
  • Takımlar & Takım Çantası
  • Tezgah Kullanım ve Bakım Kitapları
  • FANUC Programlama ve Kullanma Kitapları (USB)
  • CE Normlarına Uygun Elektrik ve Güvenlik Tertibatı
  • 1 Yıl Üretim Hatalarına Karşı Mekanik Tezgah Garantisi
  • 2 Yıl Uluslararası FANUC Kontrol Ünitesi Garantisi



Videolar

8 CNC Yatay Torna Tezgahı - Monoblok Tek Parça Gövde - 30 Derece Eğik Banko

Marka ECOCA Model MT-208/500
