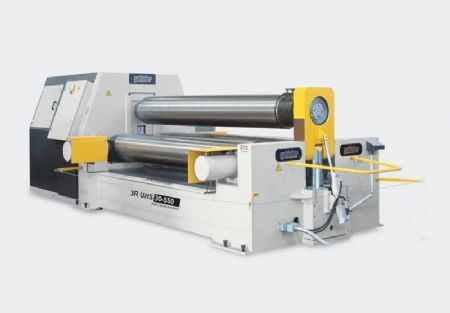

3 Toplu Hidrolik Ağır Tip Silindir Makinası
  • 3 Toplu Hidrolik Ağır Tip Silindir Makinası
  • 3 Toplu Hidrolik Ağır Tip Silindir Makinası
  • 3 Toplu Hidrolik Ağır Tip Silindir Makinası

3 Toplu Hidrolik Ağır Tip Silindir Makinası

Teknik Özellikler

Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir.
  Ön Kıvırmasız Ön kıvırmalı
MODEL Kıvırma
uzunluğu
Min. çap=
üst top
Øx5 katı
Min. çap=
üst top
Øx2 katı
Min. çap=
üst top
Øx 5 katı
Min. çap=
üst top
Øx2 katı
Merkez top
çapları Ø
Yan top
çapları Ø
Motor
gücü
Bükme
hızı
Makina
ölçüleri (UxGxY)
Ağırlık
  mm mm mm mm mm mm mm kW m/min.(dk.) mm kg
3R UHS 25-400 2550 50 40 40 30 400 360 48 1,5-5 6000x2800x2000 20500
3R UHS 25-450 2550 60 45 45 35 450 420 52 1,5-5 6100x2800x2200 23200
3R UHS 25-500 2550 70 55 55 45 500 460 73,5 1,5-4 6900x3100x2650 30500
3R UHS 25-550 2550 75 60 60 50 550 500 73,5 1,5-4 7050x3350x2700 42500
3R UHS 30-400 3100 45 35 35 25 400 360 48 1,5-5 6550x2800x2000 22000
3R UHS 30-450 3100 55 40 40 30 450 420 52 1,5-5 6650x2800x2200 25000
3R UHS 30-500 3100 60 45 45 35 500 460 73,5 1,5-4 7450x3100x2650 33000
3R UHS 30-550 3100 65 50 50 40 550 500 73,5 1,5-4 7600x3350x2700 45000
3R UHS 40-400 4100 34 20 20 15 400 360 48 1,5-5 7550x2800x2000 23500
3R UHS 40-450 4100 38 25 25 20 450 420 52 1,5-5 7650x2800x2200 26800
3R UHS 40-500 4100 45 30 30 25 500 460 73,5 1,5-4 8450x3100x2650 35500
3R UHS 40-550 4100 50 35 35 30 550 500 73,5 1,5-4 8600x3350x2700 47600

Sac kıvırma kapasiteleri 260 N/mm² sac akma mukavemetine göre verilmiştir.

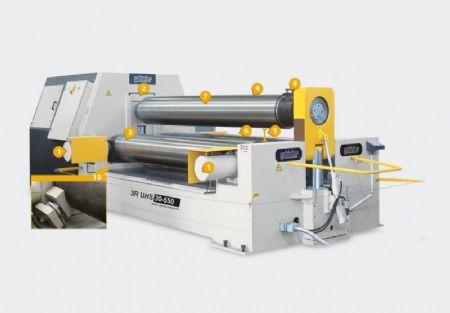

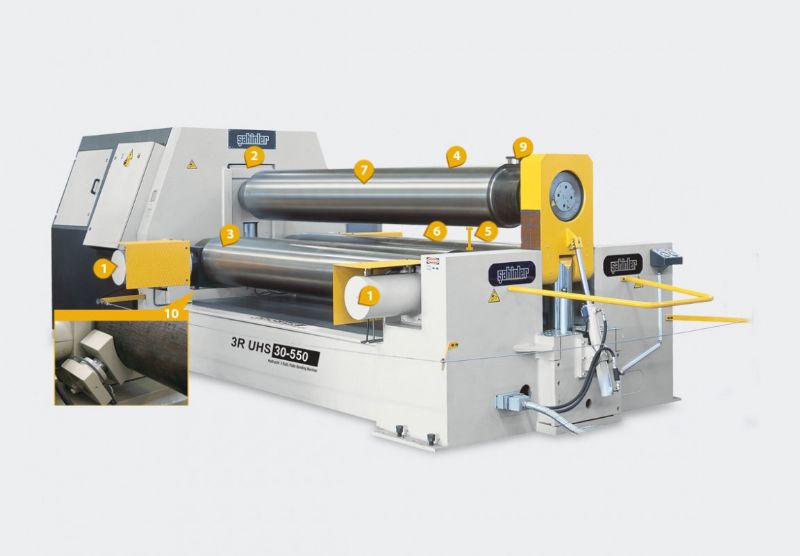

STANDART

  • Kalın platine-sac bükümünde yüksek verimlilik
  • Orta ve büyük makinalarda daha küçük dış ebatlar sayesinde kolay taşıma ve nakliye olanağı
  • 1Alt topların yatay ve iç-dış yönlere hareketi sayesinde daha alçak (yere yakın) çalışma olanağı sağlar, yüzeye daha yakın yerleşimi nedeniyle derin zemin kazmaya gerek bırakmaz.
  • Küçük modellerde ise zemin kazarak yerleştirmeye gerek yoktur.
  • Operasyon esnasında (kıvırma ve ön kıvırma), malzeme yere yatay pozisyonunu korur. Böylece daha kolay hareket imkanı sağlar
  • 23R UHS modelimizin konstrüksiyonu ve dizaynı, abkant büküm gibi kullanım sağlar
  • 3R UHS Modelimiz istenen her çapta en iyi ön kıvırmayı sağlar.
  • 3Yan topların merkez uzaklıklarını azaltma olanağı (topların yatay hareketi ile sağlanmakta) daha küçük çaplı kıvrımlar yaparken ön kıvırmanın başarısını arttırır
  • 43R UHS modelimizin bir başka büyük avantajı ise üst topun kullanımıdır. Aslında üst top yukardan aşağı hareketi ile pres gibi kullanılarak dar çaplar yapmak için kullanılır
  • Diğer makinalara göre konik kıvırmalarda daha yüksek kalınlıklarda büküm sağlar
  • 5Bazı 3 ve 4 toplu silindirlerde kıvrılan sacı çıkarmak için kapak açıldıktan sonra üst topun yukarı kaldırılması gerekir, oysa 3R UHS modelinde bunada gerek yoktur ve kıvrılan malzeme topların geniş açılma mesafesi sayesinde kolaylıkla dışarı çıkarılabilir
  • 6Geniş çalışma strok sayesinde her çeşit ağır platine saclar rahatça bükülebilir.
  • Muadil 3 ve 4 top silindirlere göre daha kalın sac bükümü yapabilir
  • 7İndiksiyonla sertleştirilmiş toplar
  • 8Çift hızlı çalışma sistemi
  • 9Konik kıvırma sistemi
  • Millerin paralel hareketi icin elektronik dengeleme sistemi
  • 10Standart frenleme sistemi

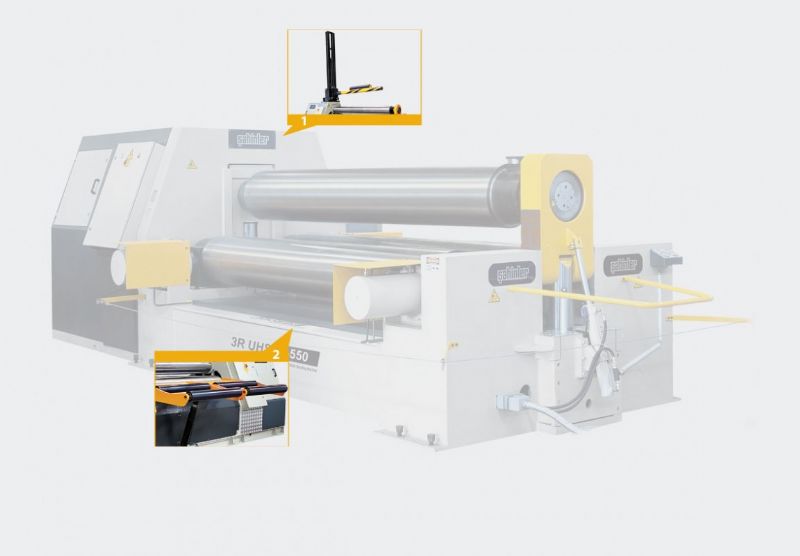

OPSİYONEL

  • NC ile otomasyon
  • 1Büyük çap kıvırmada destek için üst vinç (asansör)
  • 2Hidrolik yan dayamalar



Kataloglar

Videolar

3 Toplu Hidrolik Ağır Tip Silindir Makinası

Marka Şahinler Model 3R UHS Serisi

Danışman

  Mehmet ÖZEL   0 212 493 09 93
