İnvertörlü Kalıpçı Üniversal Freze Tezgahı - Servo Motorlu - Dijitalli

Teknik Özellikler

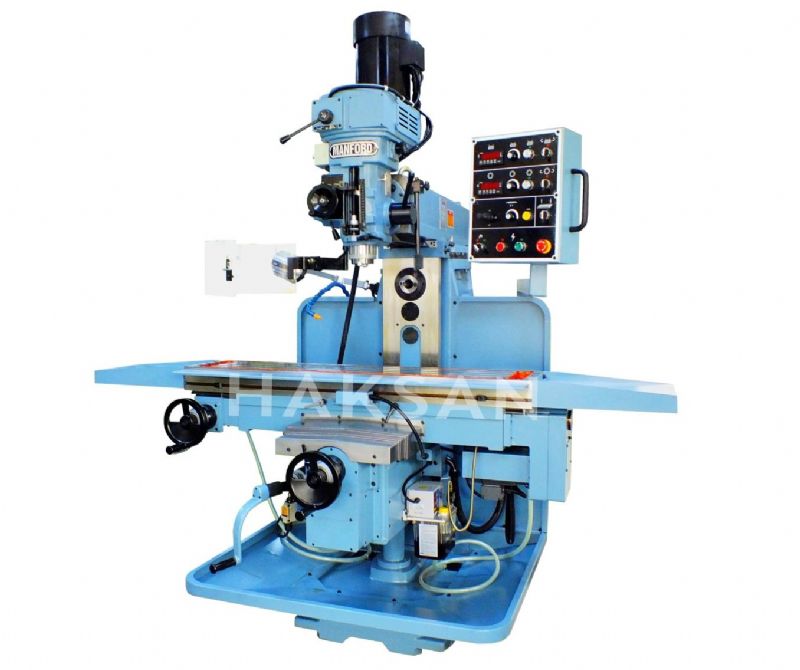

MANFORD KALIPÇI & ÜNİVERSAL FREZE TEZGAHI
MODEL : VH-250 VS / İNVERTÖRLÜ DİK VE YATAY FENER MİLİ / DİJİTALLİ / X-Y BİLYALI MİL VE SERVO MOTOR
TEKNİK BİLGİLER   VH-250 VS
TABLA
Tabla Ölçüsü 305 x1470 mm
Tabla T Kanal Adedi ve Ölçüsü 16 x 3 x 63
X Eksen Hareketi 1100 mm
Y Eksen Hareketi 400 mm
Z Eksen Hareketi 450 mm
X , Y , Z Otomatik İlerleme Hızları 0-500 d/dk.
X , Y , Z Rapid ( Seri ) İlerleme Oranı 2000 mm/dk.
Ram Hareketi 600 mm

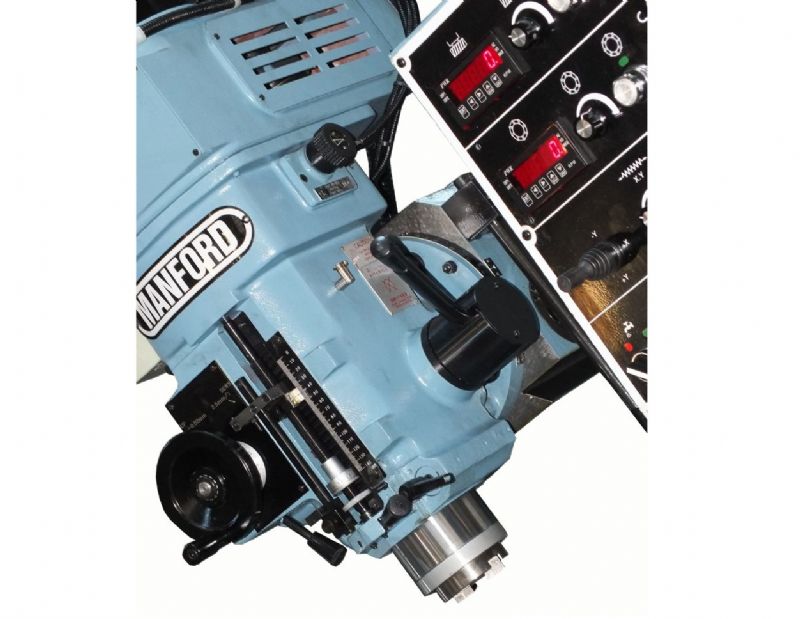

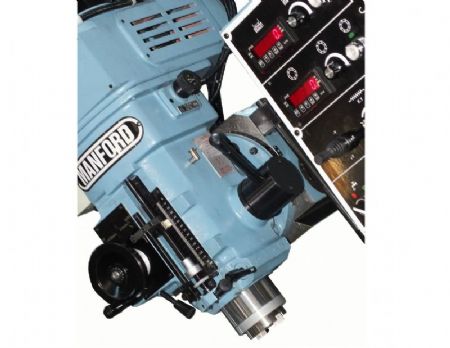

DİKEY İŞ MİLİ
Fener Mili Hızı ( İnvertörlü ) 50-3600 d/dk.
Fener Mili Ucu ISO 40
Pinol Hareketi 0-140
Fener Mili Otomatik İlerleme Oranı 0.035/0.07/0.14
Kafa Dönüş Açısı ( Sağ-Sol ) 45°
Fener Mili Ucu ile Tabla Arası Mesafe 130-580 mm
Fener Mili Merkezi İle Kolon Arası Mesafe 185-685 mm
YATAY İŞ MİLİ
Fener Mili Hızı                                                                                     ( Şanzıman Aktarmalı - İnvertörlü ) 48-240 (Düşük)
240-1180 (Yüksek)
Fener Mili Ucu ISO 40
Fener Mili Ucu ile Tabla Arası Mesafe 20-470 mm
Fener Mili Merkezi İle Ram Arası Mesafe 170 mm
MOTORLAR
Fener Mili (HP) Dikey İş Mili 5 HP invertör motor
Yatay İş Mili 5 HP invertör motor
X, Y Eksen (HP) FP (Invertör) 1HP invertör
Z Eksen  1 HP
Soğutma Pompası 1/6 HP
MAKİNA ÖLÇÜLERİ
Makine Ölçüleri (U x G x Y ) 1970 x 2150 x 2550 mm
Makine Net Ağırlık 2500 kg

 STANDART DONANIM

3 Eksen Otomatik Hareket Sistemi

X , Y Eksen CNC Bilyalı Mil Sistemi

X , Y Eksen İnvertörlü Hız Ayarı

Y Eksen Çift Kutu Kızak Yataklama

Dikey İş Milinde İnvertörlü Hız Ayarı

Yatay İş Milinde Dişli Aktarımı ile Kuvvetlendirilmiş İnvertörlü Hız Ayarı

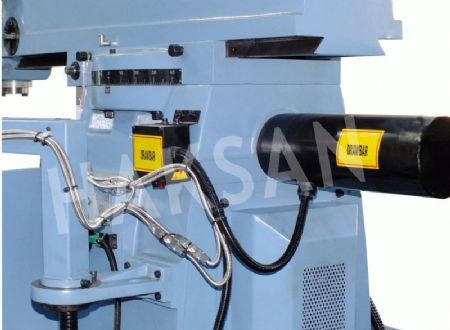

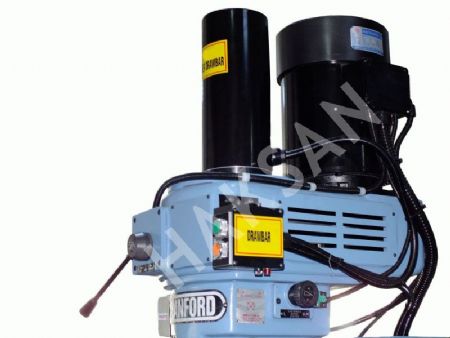

Dik ve Yatay Fener Mili İçin Otomatik Çektirme Sistemi ( OPSİYONEL )

Basit Kılavuz Çekme Sistemi

Çektirme Mili

Arbor Mili

Denge Ayar Civataları ve Pabuçları

Takım Çantası

Videolar

İnvertörlü Kalıpçı Üniversal Freze Tezgahı - Servo Motorlu - Dijitalli

Marka MANFORD Model VH-250 VS
