CNC Hidrolik Abkant Pres

Teknik Özellikler

BAYKAL HİDROLİK ABKANT PRES
CNC KONTROLLÜ - FULL CNC
MODEL : APHS 26090  / UZUNLUK : 2600 MM / BÜKME KALINLIĞI : 6 MM / BASINÇ : 90 TON
MENŞEİ : TÜRKİYE

Genel Özellikler :

  • Yeni tip gövde dizaynı.
  • Enerji tasarruflu avrupa hidrolik sistemi.

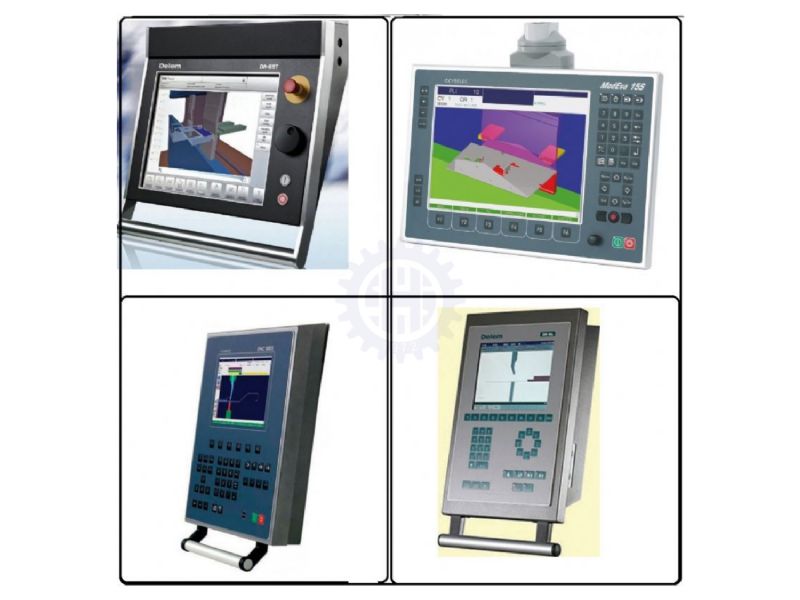

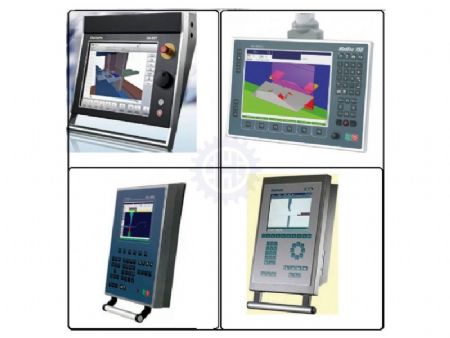

  • Delem 66T CNC kontrol ünitesi.
  • 2 eksen arka dayama. (X-R)
  • Motorlu CNC bombeleme.
  • Dar tabla sistemi.
  • Akas II emniyet sistemi.
  • Motorlu arka muhafaza.
  • İki adet fırçalı tip ön kol.

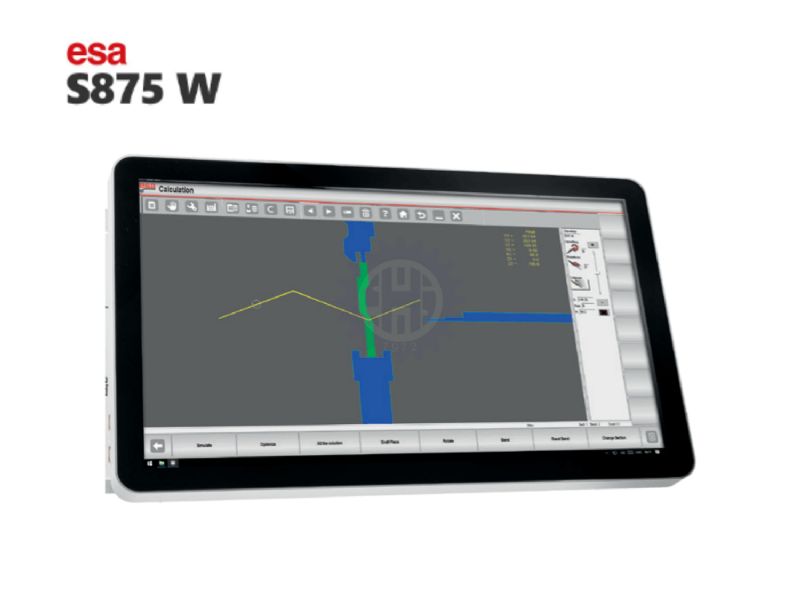

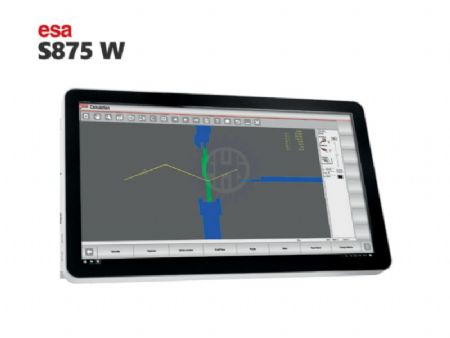

CNC Kontrol Özellikleri :
  • Kullanımı kolay bir bilgisayar ortamında, komple programlama ve makine kontrol özellikleri sağlayan, grafikli kontrol ünitesi.
  • Programlanabilir çok eksenli kontrol.
  • Y1-Y2 silindir eksenleri.
  • X1-X2-R1-R2-Z1-Z2 arka dayama eksenleri.
  • CNC’li alt tabla bombeleme ekseni
  • İlave eksenler için modüler genişleme imkanı.
  • Kalıp bilgileri ve program adımları için yüksek hafıza kapasitesi.
  • Yüksek sayıda mamül ve büküm tekrar imkanı.
  • Grafikli simulasyon ortamında, tüm eksen pozisyonlarının ve büküm sıralarının otomatik hesaplanmasını sağlayan direk grafik programlama.
  • Direk bükme açısı veya mutlak değer girerek mamül programlama. Herbir CNC programı ve büküm sırası için programlanabilir veya otomatik hesaplanan
  • fonksiyonlar: bükme uzunluğu/ kalınlığı, malzeme seçimi, kalıp seçimi, büküm metodu, mute pozisyonu, pinching noktası, baskı kuvveti/hızı, arka dayama inkre mental hareketi ve geri çekilmesi, durma zaman›, eksenlerin yeniden
  • pozisyonlanması için bekleme zamanı, dekompresyon mesafesi/hızı, konik büküm ayarı, Y ve X eksen düzeltmeleri.
  • Tüm eksenlerin manuel kullanım imkanı.
  • Tüm eksenleri çalışma esnasında yeniden programlama imkanı. (teach-in)
  • Lisan seçeneği.
  • Entegre hata-teşhis programı.
  • USB girişi ile flashdiske bilgi yükleme.

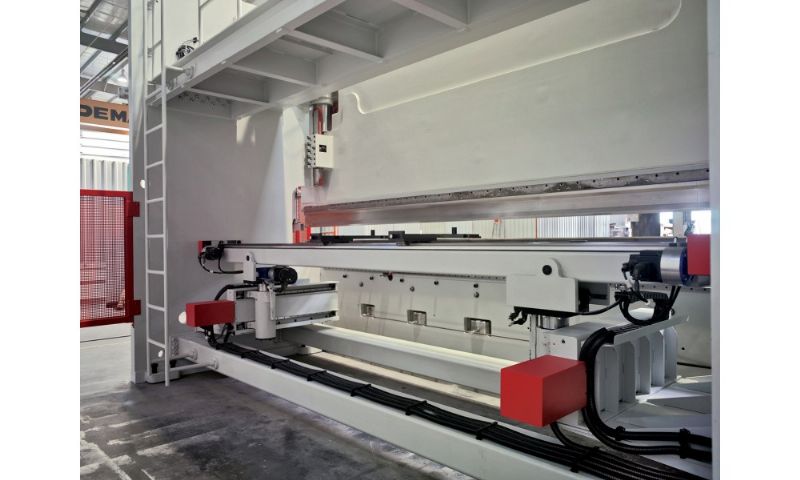

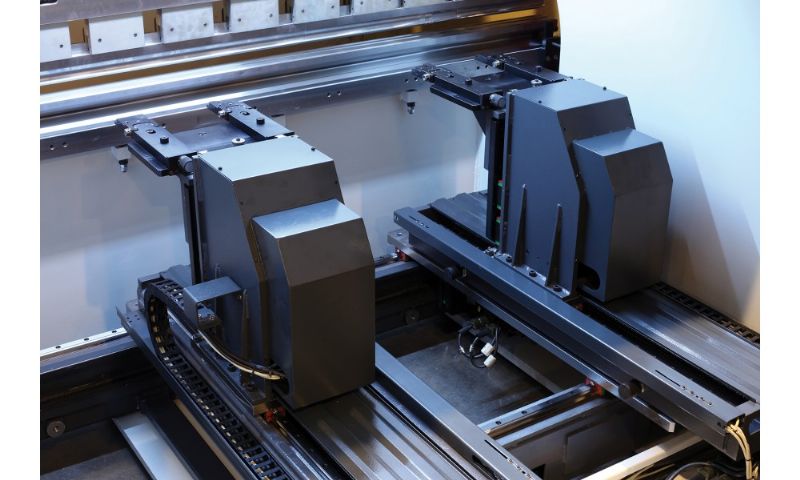

Arka Dayama Seçenekleri  :

  • (A) X-eksenli arka dayama sistemi:



X1 - X2
R1 - R2
Z1 - Z2

Bilyalı miller üzerinde hareket
DC-motor sürücüsü
Yanal ayarlı iki adet mikrometrik oynak dayama
Dayama mesafesi
X-ekseni : 1000 mm
R-ekseni : 160 mm
Z-ekseni : Değişken
Hareket hızı (maksimum)
X-ekseni : 350 mm/s
R-ekseni : 240 mm/s
Z-ekseni : 1000 mm/s
Pozisyon hassasiyeti
X-ekseni : ± 0.03 mm
R-ekseni : ± 0.05 mm
Z-ekseni : ± 0.05 mm

(D) Özel uygulamalar için arka dayama eksen ilaveleri:

Bilyalı miller üzerinde hareket
DC-motor sürücüsü
Yanal ayarlı iki adet mikrometrik oynak dayama
Dayama mesafesi
X-ekseni : 1000 mm
R-ekseni : 160 mm
Hareket hızı (maksimum)
X-ekseni : 350 mm/s
R-ekseni : 240 mm/s
Pozisyon hassasiyeti
X-ekseni : ± 0.03 mm
R-ekseni : ± 0.05 mm

(C) X-R-Z1-Z2 -eksenli arka dayama sistemi:

Bilyalı miller üzerinde hareket
DC-motor sürücüsü
Yükseklik ve yanal ayarlı iki adet oynak dayama
Dayama mesafesi : 1000 mm
Hareket hızı (maksimum) : 330 mm/s
Pozisyon hassasiyeti : ± 0.03 mm

(B) X ve R-eksenli arka dayama sistemi:


Aksesuarlar  :

Standart

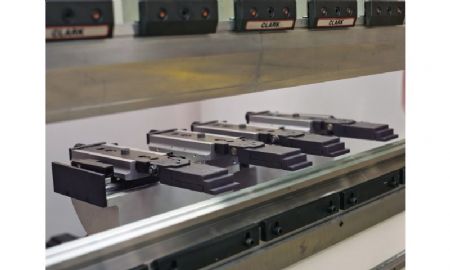

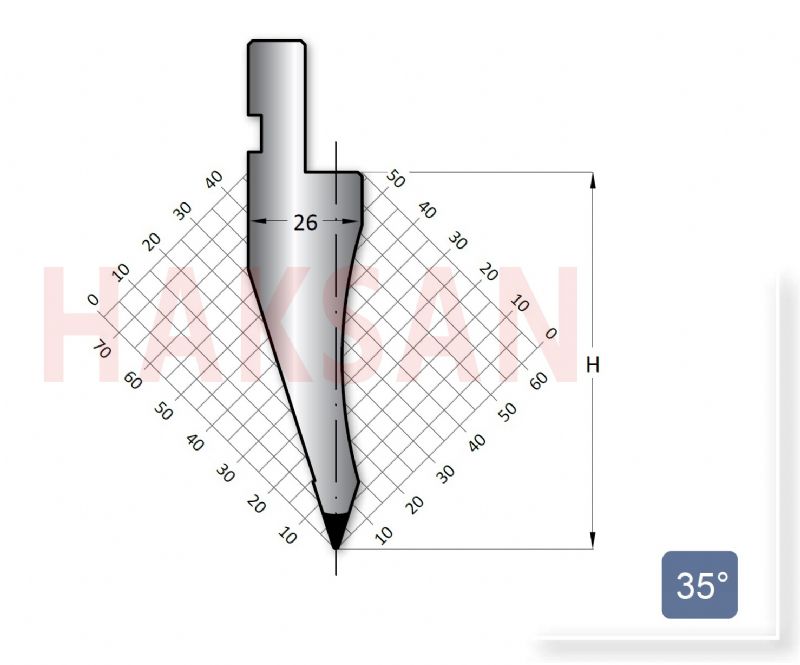

  • Üniversal adaptörlü, Avrupa-tipi üst kalıp tutucular.
  • Parçalı, üniversal üst kalıp ve çok kanallı alt kalıp.
  • Ayak-pedal kumanda konsolu.
  • Raylı araba üzerinde hareket eden ön destek kolları.
  • Elektrik-siviçli, yan ve arka muhafazalar.

Opsiyonel

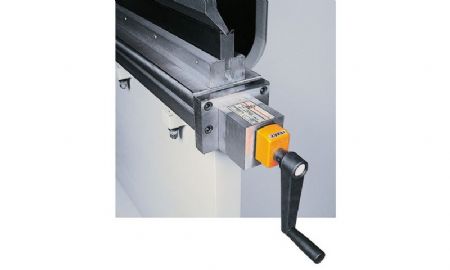

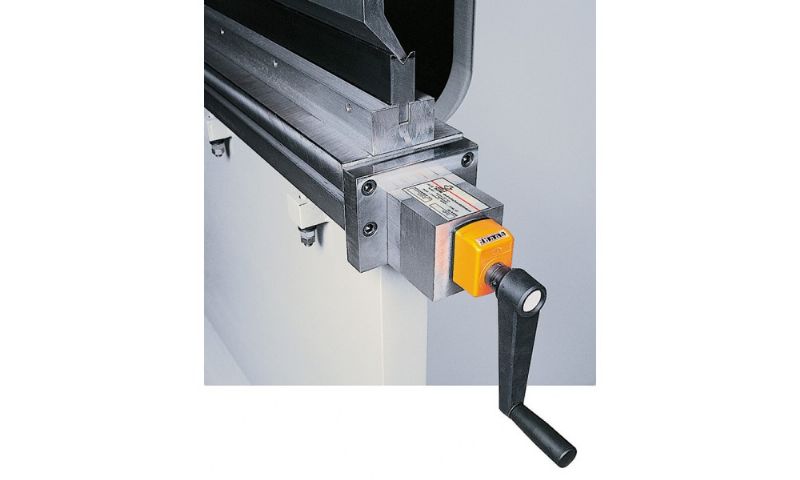

  • Manuel veya motorlu (CNC) bombeleme tablası.
  • Üst kalıp için, mekanik kolay takma/çıkarma sistemi.
  • Hidrolik kalıp bağlama sistemleri.
  • Müşteri uygulamaları için özel kalıplar:
  • Özel profilli üst ve alt kalıplar.
  • Adaptör tablalı, tek kanallı alt kalıplar.
  • İlave emniyet için, ön ışıklı bariyer veya lazerli koruma.
  • Enerji tasarrufu.

 APHS: Geliştirilmiş ergonomi, güvenilir işlemler ve yüksek kalite.

Baykal Makine’nin CNC abkant pres imalatında 20 yıllık üstün deneyimi ile tasarlanan APHS; işletmenizin en önemli kar unsuru olacaktır. Hızlı, hassas, kaliteli ve üstün büküm kabiliyeti ile birim zaman maliyetlerinizi minimuma indirir.

Statik ve dinamik rijitliği sağlanmış güçlü monoblok kaynaklı gövde yapısı sayesinde uzun ömürlü çalışma sunar. APHS abkant pres, en hassas işlerinizi güvenilir süreçler sayesinde mükemmele dönüştürür.

Kataloglar

Videolar

CNC Hidrolik Abkant Pres

Marka BAYKAL Model APHS 26090

Danışman

  Mehmet ÖZEL   +90 212 567 33 31
