3 Toplu Motorlu Hidrolik Silindir Makinası
  • 3 Toplu Motorlu Hidrolik Silindir Makinası
  • 3 Toplu Motorlu Hidrolik Silindir Makinası
  • 3 Toplu Motorlu Hidrolik Silindir Makinası
  • 3 Toplu Motorlu Hidrolik Silindir Makinası
  • 3 Toplu Motorlu Hidrolik Silindir Makinası

3 Toplu Motorlu Hidrolik Silindir Makinası

Teknik Özellikler

Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir.
MODEL Kıvırma
uzunluğu
Ön kıvırma
kapasitesi
Kıvı rma
kapasitesi
Üst ve alt
top çapları
Arka top
çapları
Minimum
çap
Motor gücü Bükme hızı Makina ölçüleri
(UxGxY)
Ağırlık
  mm mm mm mm mm mm (x1,5/x5) kW m/min.(dk.) mm kg
MRM-H 650x80 650 2,5/3 3/3,5 80 80 120/400 1,1+0,75 5 1950x950x960 800
MRM-H 1050x80 1050 1,5/2 2/2,5 80 80 120/400 1,1+0,75 5 2350x950x960 920
MRM-H 1270x80 1270 1/1,5 1,5/2 80 80 120/400 1,1+0,75 5 2570x950x960 950
MRM-H 1270x100 1270 1,5/2 2/3 100 90 150/450 1,1+0,75 6,5 2570x950x960 1150
MRM-H 1270x130 1270 3/4 4/5 130 130 195/650 2,2+0,75 5 3020x1150x1110 1750
MRM-H 1270x150 1270 4/5 5/7 150 130 225/750 2,2+1,1 6 3020x1150x1110 1825
MRM-H 1270x180 1270 5,5/7,5 7,5/10 180 150 270/900 4,0+1,1 5 3070x1350x1290 2100
MRM-H 1270x200 1270 8/10 10/12 200 180 300/1000 4,0+1,5 6 3070x1350x1290 2200
MRM-H 1550x80 1550 0,5/1 1/1,5 80 80 120/400 1,1+075 5 2850x950x960 1100
MRM-H 1550x100 1550 1/1,5 1,5/2 100 90 150/450 1,1+0,75 6,5 2850x950x960 1200
MRM-H 1550x130 1550 2,5/3,5 3,5/4,5 130 130 195/650 2,2+0,75 5 3300x1150x1110 1850
MRM-H 1550x150 1550 3,5/4,5 4,5/6,5 150 130 225/750 2,2+1,1 6 3300x1150x1110 2000
MRM-H 1550x180 1550 5/7 7/9 180 150 270/900 4,0+1,1 5 3350x1350x1290 2310
MRM-H 1550x200 1550 7/9 9/11 200 180 300/1000 4,0+1,5 6 3350x1350x1290 2450
MRM-H 1550x220 1550 8/10 10/12 220 180 330/1100 5,5+1,5 5 3500x1500x1370 3250
MRM-H 1550x250 1550 10/12 12/15 250 200 375/1250 7,5+1,5 5 3500x1500x1370 3600
MRM-H 2050x130 2050 2/3 3/4 130 130 195/650 2,2+0,75 5 3800x1150x1110 2050
MRM-H 2050x150 2050 3/4 4/6 150 130 225/750 2,2+1,1 6 3800x1150x1110 2250
MRM-H 2050x180 2050 4/6 6/8 180 150 270/900 4,0+1,1 5 3850x1350x1290 2690
MRM-H 2050x200 2050 6/8 8/10 200 180 300/1000 4,0+1,5 6 3850x1350x1290 2950
MRM-H 2050x220 2050 7/9 9/11 220 180 330/1100 5,5+1,5 5 4000x1500x1370 3750
MRM-H 2050x250 2050 8/10 10/12 250 200 375/1250 7,5+1,5 5 4000x1500x1370 4200
MRM-H 2550x150 2550 2/3 3/4 150 130 225/750 2,2+1,1 6 4300x1150x1110 2500
MRM-H 2550x180 2550 3/4 4/6 180 150 270/900 4,0+1,1 5 4350x1350x1290 3070
MRM-H 2550x200 2550 4/6 6/8 200 180 300/1000 4,0+1,5 6 4350x1350x1290 3450
MRM-H 2550x220 2550 5/7 7/9 220 180 330/1100 5,5+1,5 5 4500x1500x1370 4250
MRM-H 2550x250 3050 6/8 8/10 250 200 375/1250 7,5+1,5 5 4500x1500x1370 4800
MRM-H 3100x180 3050 2/3 3/4 180 150 270/900 4,0+1,1 5 4850x1350x1290 3450
MRM-H 3100x200 3050 3/4 4/6 200 180 300/1000 4,0+1,5 6 4850x1350x1290 3950
MRM-H 3100x220 3050 4/6 6/8 220 180 330/1100 5,5+1,5 5 5000x1500x1370 4750
MRM-H 3100x250 3050 5/7 7/9 250 200 375/1250 7,5+1,5 5 5000x1200x1370 5400

Minimum çap üst top Ø x 1. 5 katı / * Sac kıvırma kapasiteleri 260 N/mm² sac akma mukavemetine göre verilmiştir.


STANDART

  • 1Çelik konstrüksiyon ana gövdeler
  • 2Hidrolik üst top açma kafası

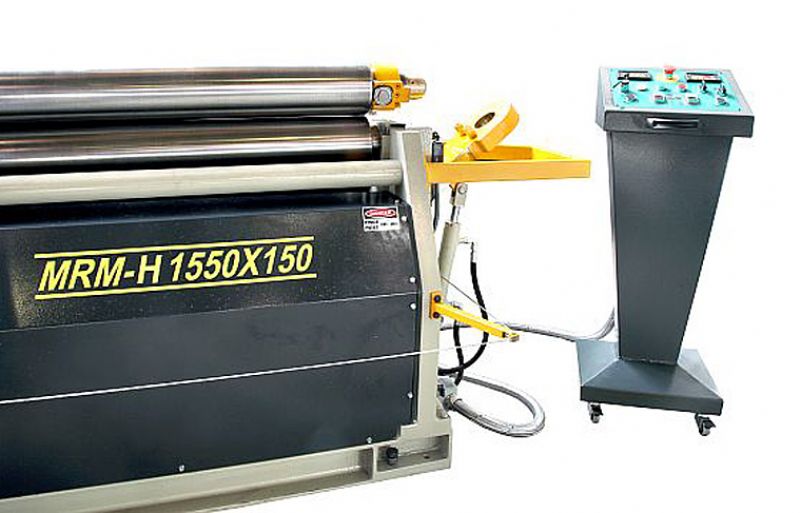

  • 3Hareketli kumanda paneli
  • 4Motorla tahrik edilen merkezi toplar
  • 5Hidrolik aşağı yukarı hareketli arka top ve alt top
  • 6Frenli ana motor ile hassas kıvrım
  • 7Konik kıvırma ve ön kıvırma sistemi
  • 8Üst top dayama sistemi
  • 9Planet redüktör ile alt ve üst top tahrik edilmiştir
  • 10Sacın hareketini kolaylaştıran arka top bilye sistemi
  • SAE 1050 (CK45) sertifikalı çelikten üretilmiş yüksek mukavemetli dövme çelik toplar
  • 11Sertleştirilmiş miller
  • 12Dijital göstergeler (2 adet)

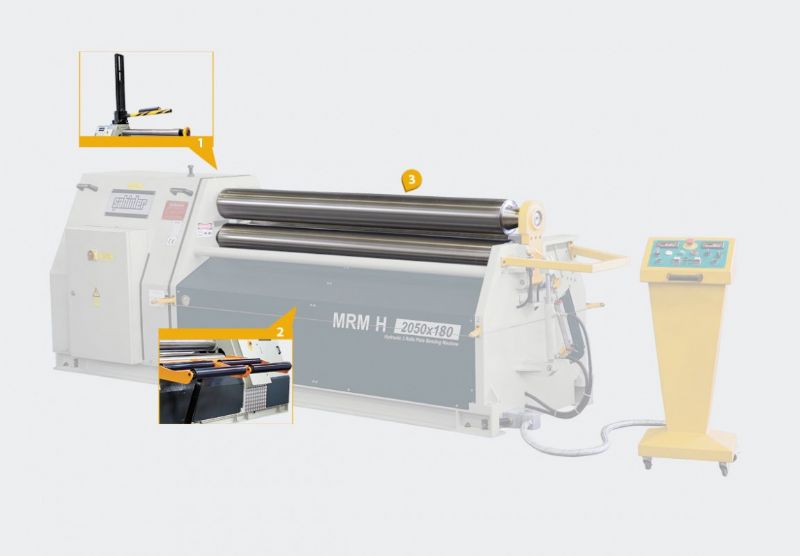

OPSİYONEL

  • 1Büyük çap kıvırmada destek için üst vinç (asansör)
  • 2Büyük çap kıvırmada destek için hidrolik yan dayamalar
  • 3Özel işler için taşlanmış ve parlatılmış toplar



Kataloglar

Videolar

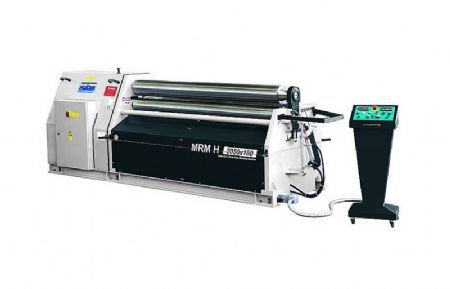

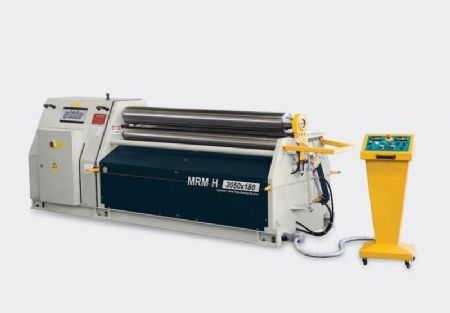

3 Toplu Motorlu Hidrolik Silindir Makinası

Marka ISITAN & Şahinler Model MRM-H Serisi
