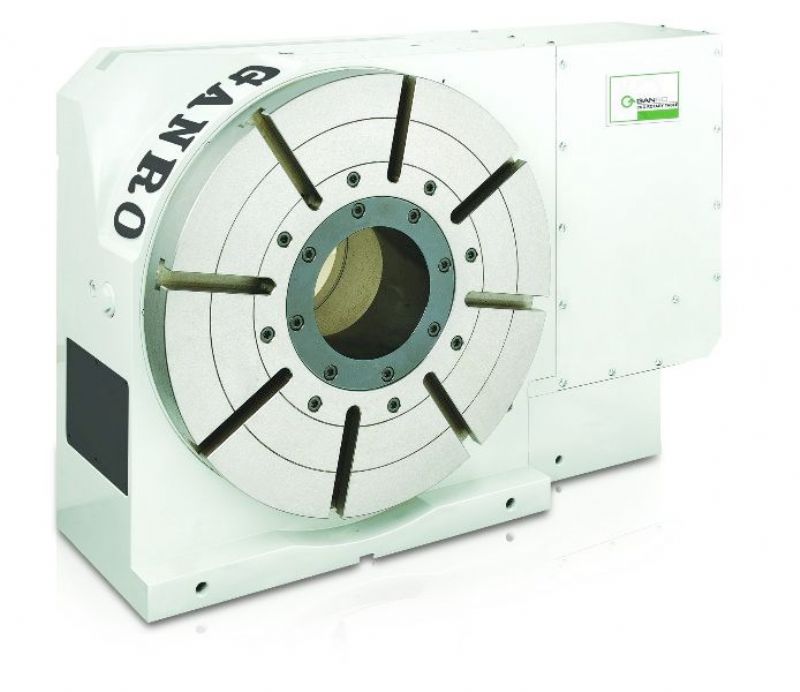

CNC 4.Eksen Divizör & CNC Döner Tabla

Teknik Özellikler

TEKNİK BİLGİLER

DR-120

DR-170

DR-250

DR-320

DR-400

DR-500

DR-630

DR-800

Tabla Çapı

Ø 120 mm

Ø 170 mm

Ø 250 mm

Ø 320 mm

Ø 400 mm

Ø 500 mm

Ø 630 mm

Ø 800 mm

Tabla Delik Çapı

Ø 30 mm

Ø 35 mm

Ø 70 mm

Ø 110 mm

Ø 130 mm

Ø 160 mm

Ø 230 mm

Ø 300 mm

Tabla Merkez Yüksekliği

120 mm

135 mm

185 mm

210 mm

250 mm

210 mm

400 mm

480 mm

Toplam Yükseklik (Dikey)

210 mm

240 mm

315 mm

380 mm

460 mm

570 mm

725 mm

880 mm

Toplam Yükseklik (Yatay)

162 mm

165 mm

200 mm

240 mm

250 mm

290 mm

320 mm

340 mm

T Kanal Genişliği

10 mm

12 mm

12 mm

14 mm

14 mm

18 mm

18 mm

20 mm

Servo Motor

Fanuc

α 2i

α 4i

α 8i

α 8i

α 12i

α 22i

α 22i

α 22i

Mitsubishi

HF-75

HF-103

HF-153

HF-203

HF-203

HF-353

HF-353

HF-353

Siemens

1FK7042

1FK7060

1FK7063

1FK7083

1FK7083

1FK7101

1FK7101

1FK7101

Heidenhain

QSY96A

QSY116C

QSY116J

QSY155B

QSY155B

QSY155D

QSY155D

QSY155D

Maks. Dönüş Devri

27,7 d/d.

27,7 d/d.

27,7 d/d.

27,7 d/d.

22,2 d/d.

11,1 d/d.

11,1 d/d.

11,1 d/d.

Min. Değer Girme

0,001°

0,001°

0,001°

0,001°

0,001°

0,001°

0,001°

0,001°

İndeksleme Hassasiyeti

60 sn.

25 sn.

20 sn.

15 sn.

15 sn.

15 sn.

15 sn.

15 sn.

Kilitleme Torku

Pnömatik

12 kg/m

26 kg/m

47 kg/m

73 kg/m

110 kg/m

175 kg/m

400 kg/m

610 kg/m

Hidrolik

30 kg/m

90 kg/m

130 kg/m

250 kg/m

470 kg/m

700 kg/m

1.200 kg/m

2.000 kg/m

Yükleme Kapasitesi

Yatay

75 kg.

200 kg.

300 kg.

350 kg.

500 kg.

700 kg.

1.200 kg.

3.000 kg.

Dikey

35 kg.

100 kg.

125 kg.

150 kg.

300 kg.

350 kg.

400 kg.

550 kg.

Dönüş Torku

12 kg/m.

23 kg/m.

45 kg/m.

78 kg/m.

160 kg/m

230 kg/m

330 kg/m

380 kg/m

Ağırlık

35 kg.

75 kg.

125 kg.

210 kg.

330 kg.

480 kg.

830 kg.

1.150 kg.

Kataloglar

Videolar

CNC 4.Eksen Divizör & CNC Döner Tabla

Marka GANRO Model DR Serisi
