Teknik Özellikler

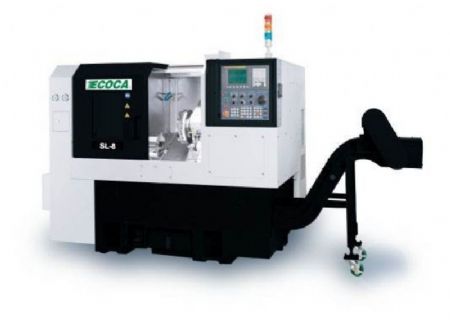

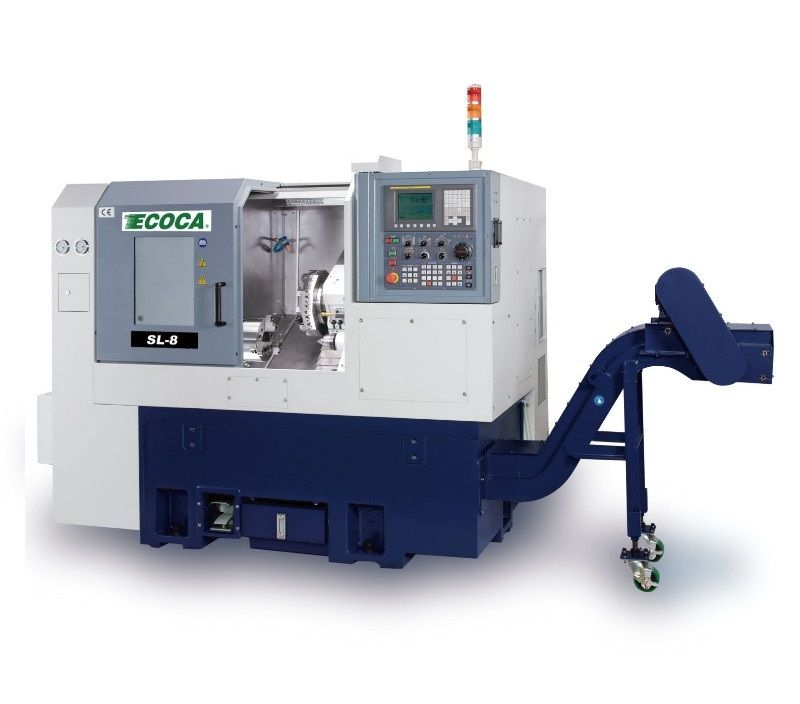

ECOCA 8" CNC YATAY TORNA TEZGAHI
MODEL : SL-8 / SL-8 MC - LİNEER KIZAK - MENŞEİ . TAYVAN

Ürün Açıklaması

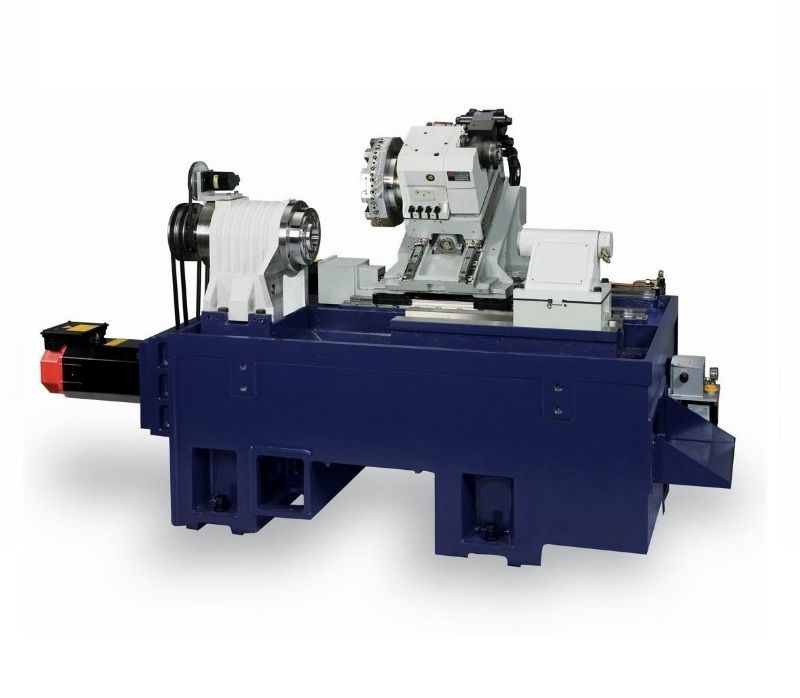

* 30 Derece Eğik Banko Gövde Dizaynı Kolay Talaş Kaldırma ve Stabil Tornalama Hassasiyet Sağlanmıştır, * Fener Mili Ana Motor ve Eksenlerde FANUC Beta Serisi Servo Motorlar Kullanılmıştır, * Her İki Eksende de Lineer Kızak Kullanılmış Olup Çalışma Hassasiyet Maksimuma Çıkarılmış Olup, İşleme Süresi de Minimuma İndirilmesi Sağlanmıştır,



TEKNİK BİLGİLER

SL-8

SL-8 MC

Banko Üzeri Çevirme Çapı

420 mm

420 mm

Maks. Tornalama Çapı

320 mm

250 mm

Maks. Tornalama Boyu

490 mm

480 mm

Çubuk İşleme Çapı

52 mm

52 mm

Ayna Çapı

8" (200 mm)

8" (200 mm)

Fener Mili Motor Gücü

7,5 / 11 kw.

9 / 11 kw.

Fener Mili Devri

4.500 dv./dk.

4.500 dv/dk.

Canlı Takım Devri

-

4.000 dv/dk.

Fener Mili Koniği

A2-6

A2-6

X Eksen Hareketi

185 mm

215 mm

Z Eksen Hareketi

520 mm

520 mm

X Eksen Motor Gücü

2,5 kw.

1,6 kw.

Z Eksen Motor Gücü

2,5 kw.

3 kw.

X Eksen Boşta İlerleme

24 m/dk.

24 m/dk.

Z Eksen Boşta İlerleme

24 m/dk.

24 m/dk.

Kızak Tipi

Lineer Kızak

Lineer Kızak

Taret Tipi

10 İstasyon, Hidrolik

12 İstasyon, Servo

Kare Takım Bağlama Kapasitesi

25 x 25 mm

20 x 20 mm

Delik Kateri Bağlama Çapı

40 mm

32 mm

Karşı Punta Pinol Çapı

 58 mm

58 mm

Karşı Punta Pinol Hareketi

88 mm

88 mm

Karşı Punta Gövde Hareketi

410 mm

410 mm

Karşı Punta Pinol Koniği

MT-4

MT-4

Tezgahın Kapladığı Alan

2.550 x 1.550 mm

2.700 x 1.600 mm

Tezgah Ağırlığı

3.350 kg.

3.400 kg.

STANDART DONANIM

OPSİYONEL DONANIM

Fanuc Oi-Mate Serisi Kontrol Ünitesi

Fanuc Oi-TD Kontol Ünitesi

3 Ayaklı Hidrolik Ayna

Mitsubishi Kontrol Ünitesi

Hidrolik Karşı Punta Pinolü

Siemens Kontrol Ünitesi

Hidrolik Sistem

Parça Yakalama Kolu

Tam Otomatik Takım Sıfırlama

Otomatik Kapı Sistemi

Otomatik Tezgah Yağlama

Çubuk Sürücü Hazırlığı

Yüksek Basınçlı Soğutma Suyu

Çubuk Sürücü

Elektrik Kabini Isı Dengeleme Sistemi

Servo Tahrikli Taret

El Çarkı

11 / 15 Kw. Fener Mili Motoru

Ayna - Punta İçin Ayak Pedalı

Robotlu Yükleme Sistemi

Transformatör

İlave Takım Tutucular

Bant Tipi Talaş Konveyörü + Arabası

Tezgah Taşıma Aparatları

5 Set Yumuşak Ayak Seti




1 Set Sert Ayak Seti




Döner Punta




Dış Çap Tornalama Tutucusu




İç Çap Tornalama Kater Tutucusu




Delik Delme Takım Tutucusu



 Yüzey Tornalama Kater Tutucusu



 Mors Kovan Seti



 Takımlar & Takım Çantası



 Kullanma ve Bakım Kitapları



Teraziye Alma Blokları ve Vidaları



 1 Yıl Mekanik Garanti



2 Yıl Kontrol Ünitesi Garantisi





Kataloglar
