Ağır Tip Üniversal Çap Torna Tezgahı - Çap Tornası

Teknik Özellikler

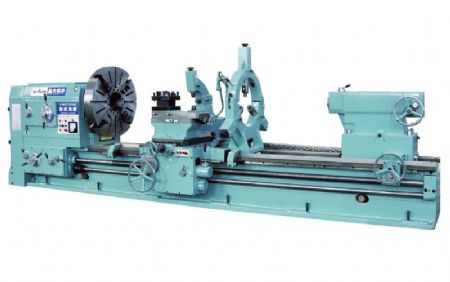

VOUGA AĞIR TİP GENİŞ BANKO TORNA TEZGAHI
MODEL : CW 61125 E / 3000 - 4000 - 5000 - 6000
TEKNİK BİLGİLER    3000 MM

Banko Üstü Çap

mm

1250

Sport Üstü Çap

mm

850

Puntalar Arası Mesafe

mm

3000

Maks.Bağlanacak İşparçası Ağırlığı

kg

6000

Banko Genişliği

mm

755

Mil Ucu No.

ISO

A2-15

Fener Mili Ön Rulman Çapı

mm

200

Fener Mili Delik Çapı

mm

137,5

Fener Mili Uc Çapı



Metric No.140

İŞ Mili Devir Aralığı

d/dk

4 – 315 / 24 kademe

Ana Motor Gücü

kw

AC22

Rapid Hareket Motor Gücü

kw

1.5

Takım Ölçüdü

mm

45x45

Katerlik Dönüş Açısı



90 derece

Katerlik Uzunlamasına Hareket



400

Üst Sport Hareketi

mm

680

Katerlik Uzunlamasına Seri Hareket Hızı

mm/dk

935

Çapraz Hareket Seri Hareket Hızı

mm/dk

1870

Araba Uzunlamasına Seri Hareket Hızı

mm/dk

3740

Metric Diş Ölçüleri ve Adedi

mm

56 adet / 1-120

Inch Diş Ölçüleri ve Adedi

T.P.I.

56 adet / 30-1/4

Modul Diş Ölçüleri ve Adedi

mm

56 adet / 0.5-60

Diameter pitch Diş Ölçüleri ve Adedi

D.P.

56 Adet / 60-0.5

Uzunlamasına Otomatik Besleme Hızı ve adedi

m/d

97 Adet / 0.064-12

Çapraz Otomatik Besleme Hızı ve adedi

m/d

97 Adet / 0.032-6

Uzunlamasına Katerlik Otomatik Besleme Hızı ve adedi

m/d

97 Adet / 0.016-3

Punta Mil Ölçüsü

mm

160

Punta Mil Ucu ve Koniği



Metric No.80¡ / Morse No.6

Punta Mili Hareketi

mm

300

Makine Ağırlığı 3m

kg

12.300

Dış Ölçüleri(UxGxY )(3m)

mm

6150 x 2000 x 2280

STANDART DONANIM

1000 mm Çap Kepenkli Ayna , Gezer Yatak , Sabit Yatak , 4 Yollu Katerlik ,  Tam Norton , Seri Hareket Sistemi , Katerlik Otomatik Hareket Sistemi , Soğutma Sistemi ve Ünitesi , Halojen Aydınlatma Sistemi , Motorlu Punta Gövde Hareketi , Ayna ve Katerlik Talaş Muhafazası , Denge Ayar Civataları ,  Punta Gövdesi Kolay Kilitleme Sistemi , Punta Milinde 1:20 / 1:1 Manuel Hareket

Videolar

Ağır Tip Üniversal Çap Torna Tezgahı - Çap Tornası

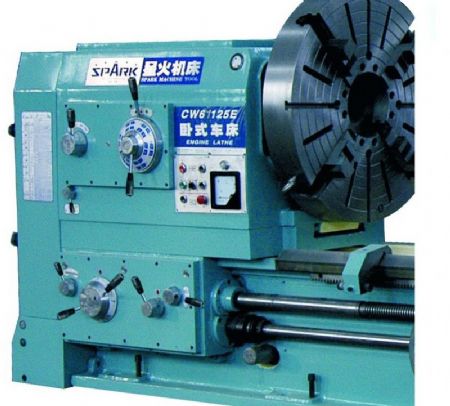

Marka VOUGA - SPARK Model CW 61125 E

Danışman

  İbrahim SOMALI   +90 212 613 02 09
