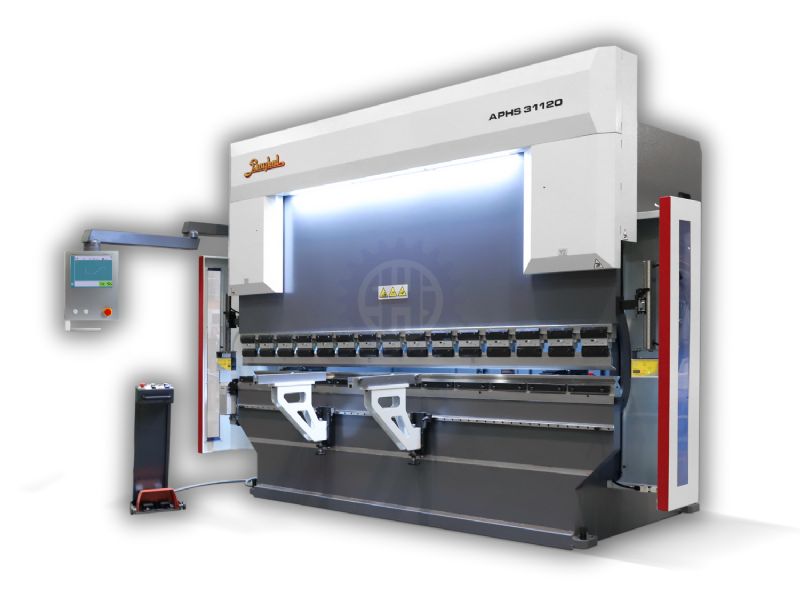

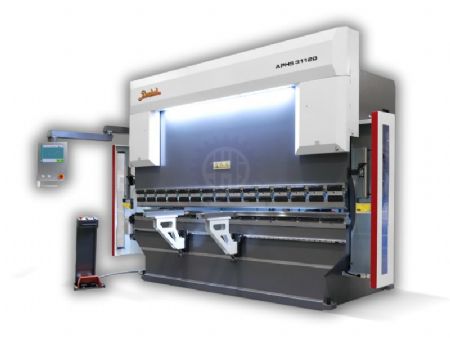

Compact Tip ECO CNC Hidrolik Abkant Pres

Teknik Özellikler

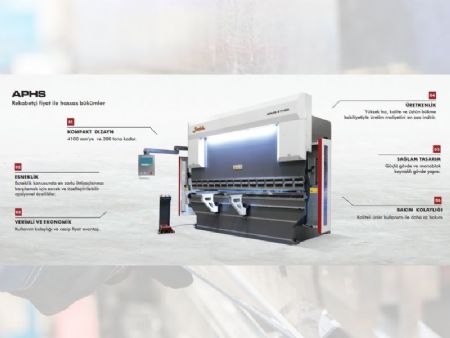

BAYKAL HİDROLİK ABKANT PRES
ECO CNC KONTROLLÜ - COMPACT TİP
MODEL : APHS-C 21060  / UZUNLUK : 2100 MM / BÜKME KALINLIĞI : 6 MM / BASINÇ : 60 TON
MENŞEİ : TÜRKİYE

Teknik Bilgiler ;

A Bükme Uzunluğu : 2100 mm
B Ayaklar Arası : 1600 mm
C Ayak Genişliği : 1580 mm
G Alt Çene Yüksekliği : 880 mm
H Makinenin Yüksekliği : 2542 mm
K Çene Açıklığı : 475 mm
L Strok : 210 mm
M Tabla Genişliği : 60 mm
N Boğaz Derinliği : 410 mm
Yağ depo hacmi : 140 Lt
Hızlar - İniş : 150 mm/s
- Basma : 10 mm/s
- Kalkış : 130 mm/s
Takribi ağırlık : 5.400 kg
Baskı Tonajı : 60 ton
Motor Gücü : 5,5 kW

Genel Özellikler :

  • Bütün gerekli büküm hesaplamalarına ve geniş hafızalı kalıp kütüphanesine sahip kullanımı çokk kolay CNC sistemi.
  • Çok bükümlü karmaşıkk şekillerin yanında, sürekli tekrarlanabilirlilik gerektiren seri üretimlere uygunluk.
  • Büküm hassasiyeti ve tekrarlanabilirliği konvansiyonel abkant preslerden en az beş kat daha fazla.
  • Oransal valf teknolojisi ve hassas lineer cetveller sayesinde +-0.01mm ye kadar tam senkronize Y1-Y2 eksenleri.
  • CNC tarafından kontrol edilen AC servo sürücülü çok hızlı arka dayama.

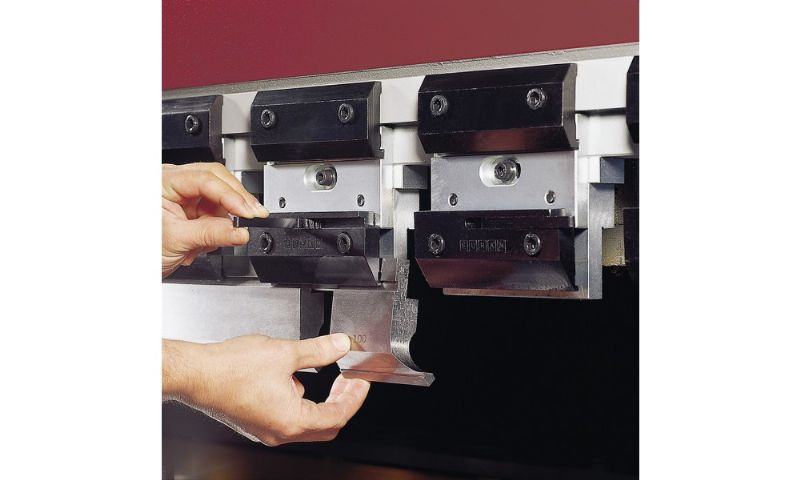

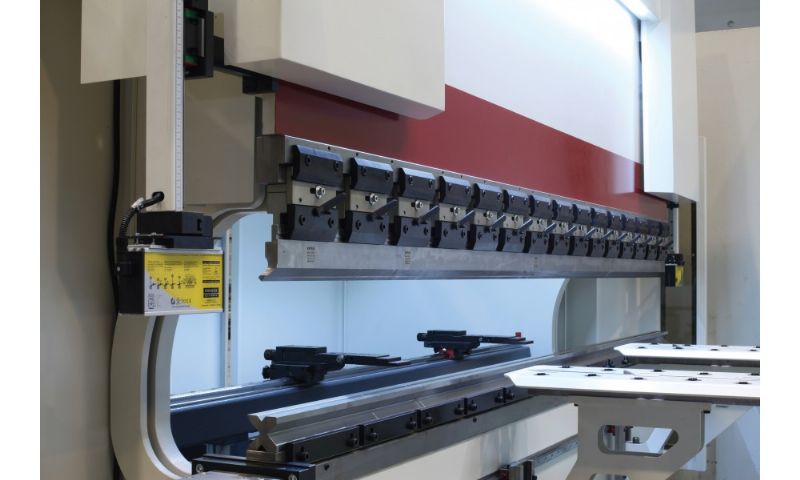

  • Üniversal adaptörlü, Avrupa-tipi üst kalıp tutucular.
  • Parçalı üst kalıp.
  • Parçalı alt kalıp.
  • Yüksek strok ve çene açıklığı değerleri.
  • Ekstra derinlikte boğaz. (350 / 380 mm)

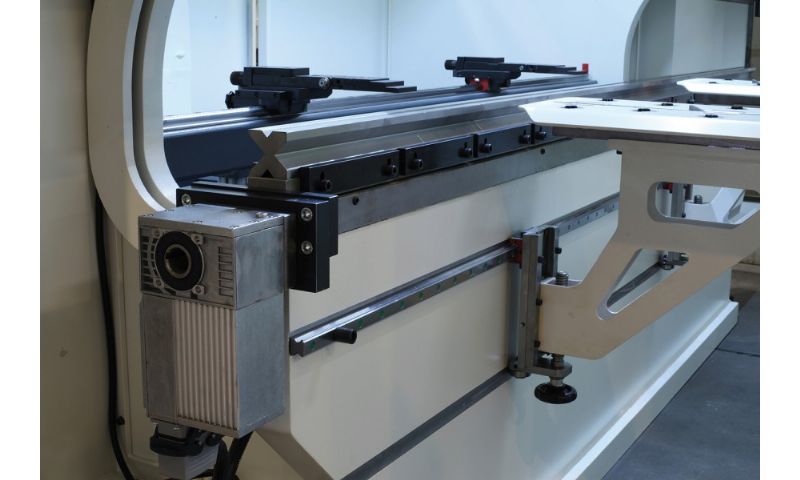

  • Raylı araba üzerinde hareket eden iki adet destek kolu.
  • Acil stop butonlu çift pedallı ayak konsolu.
  • Hareketli kumanda kolu.
  • Sviçli yan ve arka muhafazalar.
  • Numaralandırılmış kablolardan oluşan PLC destekli ve soğutma fanlı elektrik kabini.
  • Statik ve dinamik rijitliği sağlanmış, monoblok, kaynaklı gövde.
  • Düşük sürtünmeli fiber kızak yataklar ile desteklenmiş üst çene hareketi.

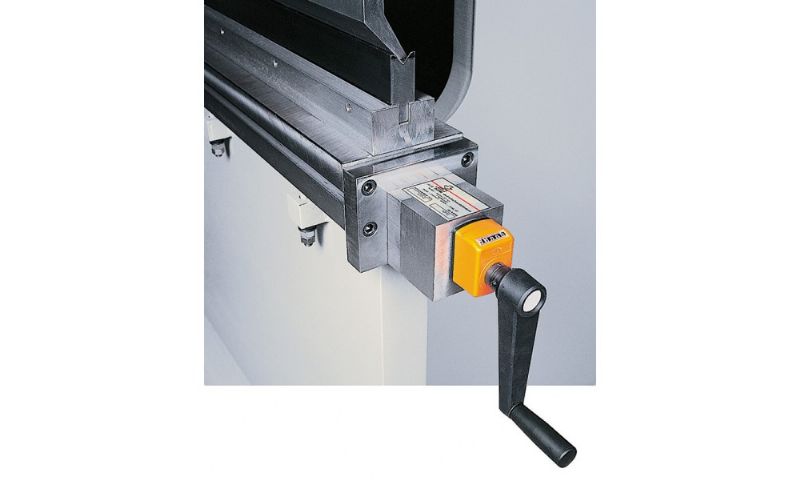

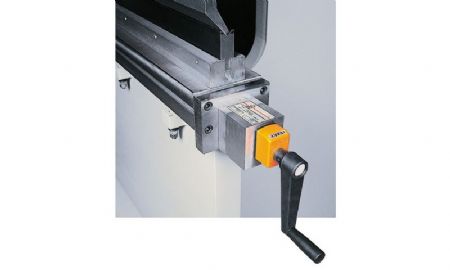

  • Muhtelif tutucu, kalıp ve bombeleme opsiyonları.

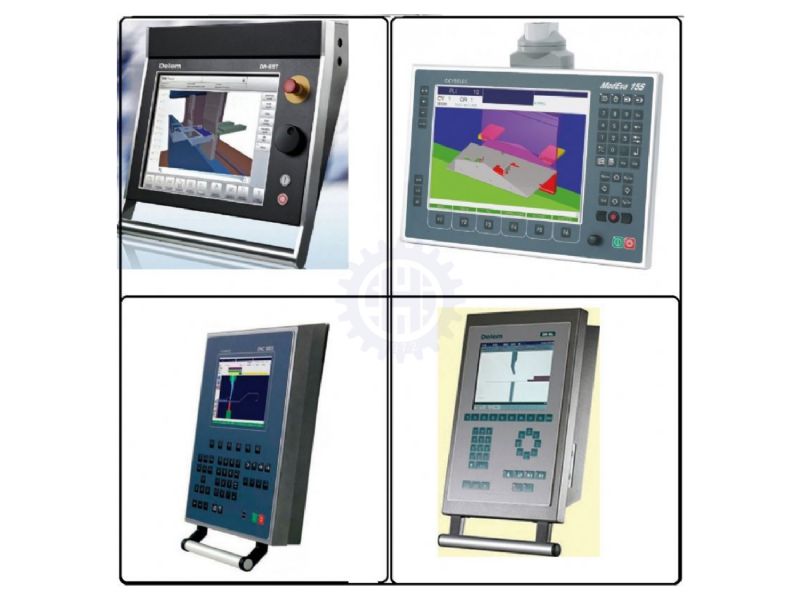

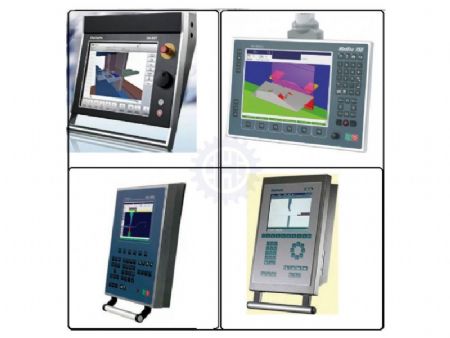

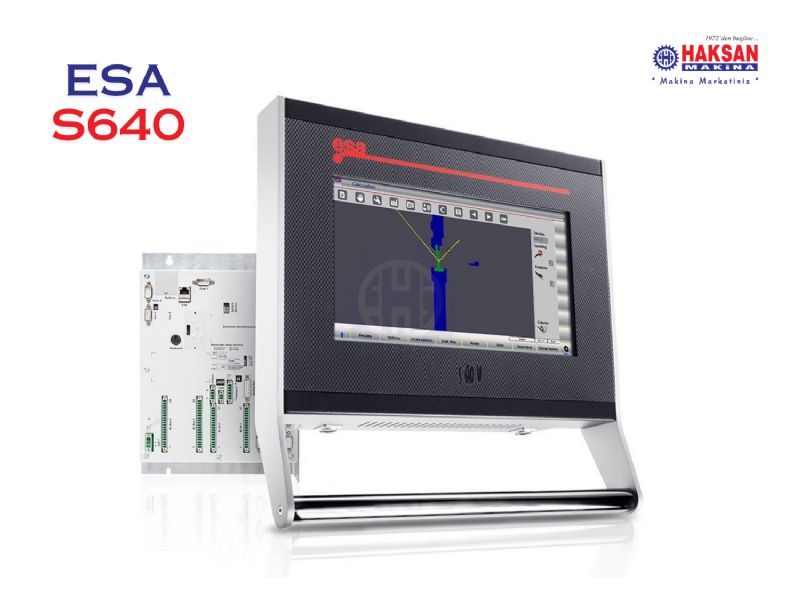

CNC Kontrol Özellikleri :
  • Kontrol tipi: 4 eksen nümerik CNC, Baykal EC4.
  • Kontrol edilebilen makine eksenleri : Y1-Y2 silindirleri, 2 arka dayama ekseni, bombeleme ekseni.
  • Çarpışma algılaması ile en uygun nümerik büküm sırasının otomatik tespiti.
  • Kalıp bilgisi girmek içim 2 boyutlu (2D) grafik editör.
  • Otomatik denetimlerle eksen pozisyonlarının programlanması; R eksen
  • pozisyonunun, bölme tonajının ve bombelemenin otomatik hesaplanması.
  • Program adımları ve kalıp bilgisi için yüksek kapasitede hafıza, 7000 program ve her programda 80-adım kapasite, yüksek ürün adedi ve her program adımı için 99 tekrar imkanı.
  • USB flash diskle kontrole aktarılabilen büküm dosyaları yapmak için iki boyutlu grafikli (2D off-line) software programı makine ile birlikte ücretsiz.
  • Direkt bükme açısı veya mutlak değer girerek mamul programlama. Her bir CNC programı için programlanabilir veya otomatik hesaplanan fonksiyonlar: bükme uzunluğu/kalınlığı, malzeme seçimi, kalıp seçimi, büküm metodu, mute pozisyonu, pinching noktası, baskı kuvveti/hızı, arka dayama inkremental hareketi ve geri çekilmesi, durma zamanı, eksenlerin yeniden pozisyonlanması için bekleme zamanı, dekompresyon hızı, konik büküm ayarı, Y ve X eksen düzeltmesi.
  • Tüm eksenlerin manuel kullanım imkanı.
  • 16 adet farklı dil seçeneği.
  • USB flash diske program ve kalıp bilgileri yükleme.

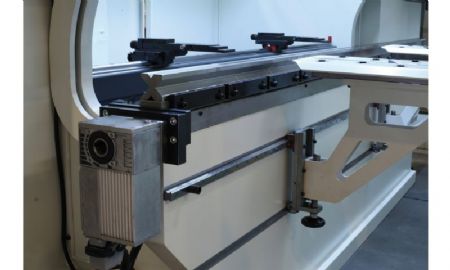

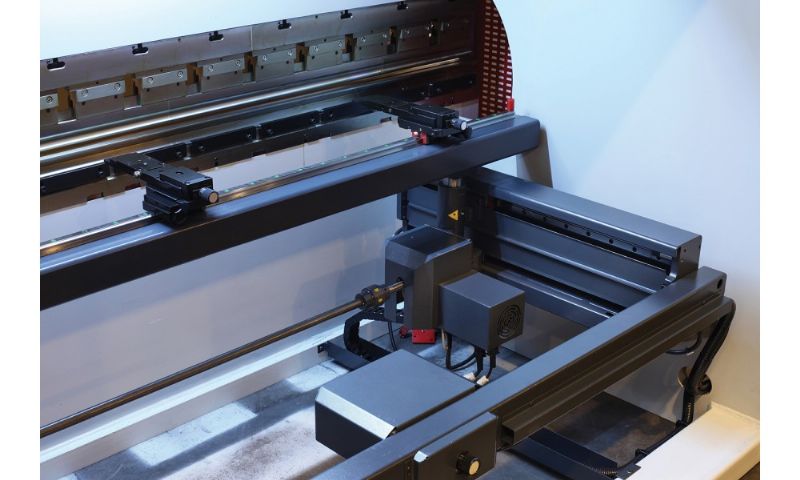

Arka Dayama Seçenekleri  :

  • (A) X- eksenli arka dayama sistemi:

Bilyalı miller üzerinde hareket
AC- servo sürücü
Yükseklik ve yanal ayarlı iki adet ördek
Dayama mesafesi :650mm.
Hız :330mm/s.
Pozisyon hassasiyeti :+-0.03mm.

  • (B) X – R eksenli arka dayama sistemi:

Bilyalı miller üzerinde hareket
AC- servo sürücü
Yükseklik ve yanal ayarlı iki adet ördek
Dayama mesafesi:
X- ekseni : 650mm.
R- ekseni : 160mm.
Hız:
X- ekseni : 350mm/s.
R- ekseni : 240mm/s.
Pozisyon hassasiyeti:
X- ekseni : +-0.03mm.
R- ekseni : +-0.05mm.
